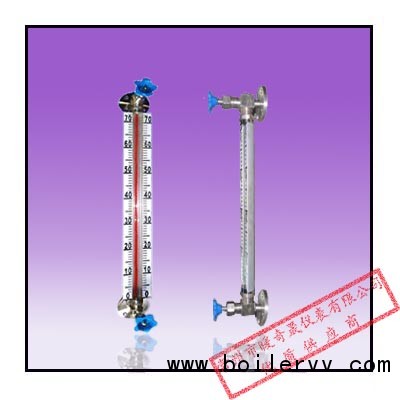

点击查看大图
与HG5-227-80玻璃管液位计区别在于连接部件都采用不锈钢内衬四氟的构造从而起到一定的防腐作用.
这款玻璃管液位计也是按原化工部标准生产的就地式液位测量仪表，它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
- 结构原理
仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。
- 特点
1.0 直读式仪表，读数精确。
1.1 结构简单，维修方便。
1.2 经久耐用。
主要技术指标
1.3 测量范围（安装中心距L）：300、500、600、800、
1000、1200、1400、1700、2000mm
1.4 工作压力：≤1.6MPa
1.5 材质：碳钢、不锈钢
1.6 工作温度：≤200℃
1.7 连接法兰标准：HGJ46-91 PN1.6 DN20突面
其它法兰标准如JB/T、GB、ANSI等，请用户注明。
1.8 伴热蒸汽压力：≤0.6MPa
1.9 蒸汽夹套接头：G1/2"外螺纹
2.0 钢球自封压力：≥0.2MPa
