AF型泡沫泵适用于各种浮选工艺流程中，是输送泡沫类浆体的理想型泵。输送能力远远超过其它形式的产品，并且不需任何轴封和轴封水。
该泵泵头为双泵壳结构，{a}162{/a}采用硬镍、高铬或橡胶材料，其传动部分与SP（R）型泵通用。 漏斗装料箱为钢板结构件，根据输送介质的不同,可覆盖内衬，泵出口位置可按45度间隔变化。 该泵在工作时能有效地消除浆体中的泡沫。在来料不足的情况下仍能正常工作。
应用范围：适用于各种浮选工艺流程中，是输送泡沫类浆体的理想型泵。输送能力远远超过其它形式的产品，并且不需任何轴封和轴封水。

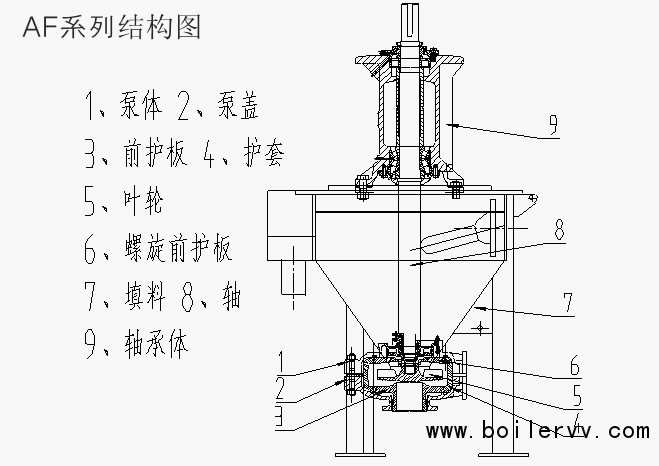

AF型泡沫泵结构图：
AF系列泡沫泵性能表：
|
型号 |
允许配带最大功率P(Kw) |
清水性能 |
叶轮 |
|||
|
流量m3/h |
扬程h(m) |
转速n(r/min) |
最高效率η% |
叶轮直径D(mm) |
||
|
2QV-AF |
15 |
7.2-33 |
5-30 |
800-1800 |
45% |
229 |
|
3QV-AF |
20 |
10-104 |
10-28 |
700-1500 |
55% |
268 |
|
4RV-AF |
40 |
15-130 |
6-28 |
500-1050 |
55% |
397 |
|
6SV-AF |
75 |
55-330 |
6-25 |
350-680 |
55% |
560 |
