产品详细介绍：
一、产品简介

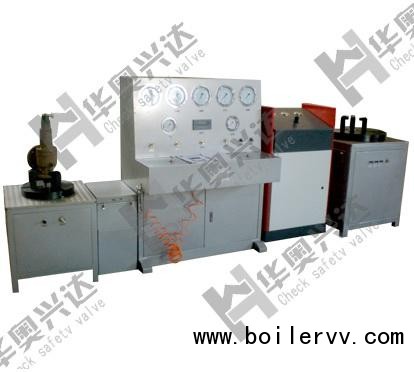

HA-B350Ⅱ型大口径中高压安全阀校验台采用德国进口自动增压机组将介质增至高压，用于高压安全阀的校验。
二、适应范围
1、全启式、微启式安全阀
2、常规厚、薄法兰式安全阀
3、常用公制、英制螺纹式安全阀
4、国产、进口安全阀
5、夹紧台采用分级自动夹紧系统
6、数字仪表配合压力表同时检测安全阀开启峰值，读数更为准确
7、采用德国进口气驱气自动增压系统
三、技术参数
1、校验公称通径：DN25～350mm
2、校验公称压力：PN≤38MPa
3、夹紧气源压力：≤1MPa
4、仪表精度：±0.4%
5、压力表等级：1.6Mpa、4Mpa、10Mpa、25Mpa、60Mpa
6、夹紧台座数：2座
7、数字仪表量程：60Mpa
8、校验气源：氮气或压缩空气
9、安全阀各通径相应可校验最高压力对照表：
小口径夹紧台DN25～DN150
DN(mm)
25
32
40
50
65
80
100
150
PN(MPa)
38
38
30
24
14
9.4
6
2.6
大口径夹紧台DN150～DN350
DN(mm)
150
200
250
300
350
PN(MPa)
10
5.7
3.6
2.5
1.8
注：图片仅供参考、产品以实物为准。
